YWZ13系列电力液压制动器

产品详情:

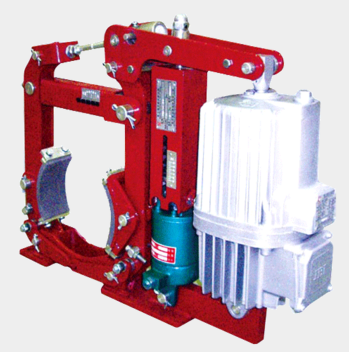

YWZ13系列电力液压鼓式制动器

制动器安装尺寸和制动力矩参数:符合JB/ZQ4388-1997标准,技术要求符合JB/T6406-2006标准。

可增设附加功能(见制动器附加功能表) 。

使用条件:
环境温度: -20℃-50℃;
周围工作环境中不得有易燃、易爆及腐蚀性气体,否则应采用防腐型产品;
空气相对湿度不大于90%;
使用地点的海拔高度符合GB755-2000 。

产品详情

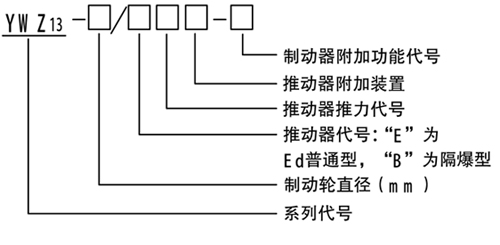

型号意义

注:具体型号,结构外形尺寸保留更改的权利,根据用户需要可生产各种常开制动器,防爆产品及非标产品。

制动器附加功能表

附加功能代号

附加功能

M

衬垫磨损自动补偿装置

K1

开闸(上升)显示行程开关

K 2

闭闸(下降)显示行程开关

K 3

衬垫磨损极限显示行程开关

S1

左式手动装置

S 2

右式手动装置

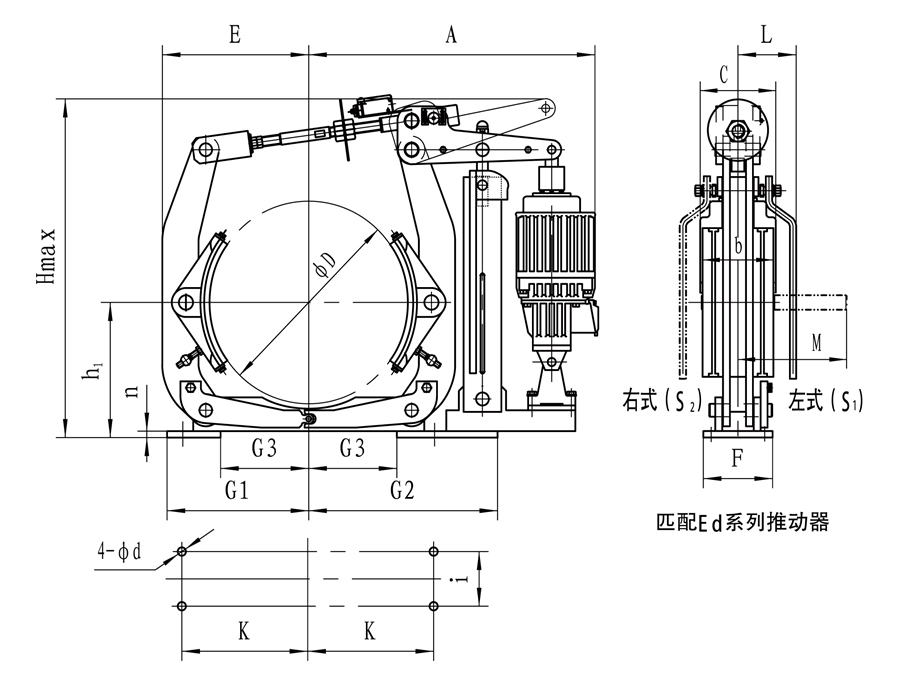

技术参数及外形尺寸表

单位:(mm)

型号

制动力矩

(Nm)

退距

(mm)

A

B

C

D

d

E

F

Gi

G2

H/

Hmcx

hi

i

k

M

n

L

G3

重量

(kg)

制动器

_动器

YWZ13-200/E23

Ed23/5

100-200

0.7

470

90

160

200

17

175

100

210

265

510

170

60

175

(190)

140

8

150

75

32

YWZ13-200/E30

Ed30/5

140-315

43

YWZ13-300/E30

Ed30/5

250-400

8

590

140

160

300

22

255

130

295

330

605

240

80


250

(270)


180

12

170

135

65

YWZ13-300/E50

Ed50/6

400-630

630

190

80

YWZ13-300/E80

Ed80/6

630-1000

92

YWZ13-400/E50

Ed50/6

400-800

1.2

710

180

190

400

22

310

180

350

420

755

320

130

325

220

14

170

150

120

YWZ13-400/E80

Ed80/6

630-1250

130

YWZ13-400/E121

Ed121/6

1000-2000

700

240

813/830

150

YWZ13-500/E80

Ed80/6

800-1600

1.2

810

200

240

500

22

380

200

405

535

900

400

150

380

280

16

180

205

220

YWZ13-500/E121

Ed121/6

1250-2500

800

900/920

YWZ13-500/E201

Ed201/6

2000-4000

YWZ13-600/E121

Ed121/6

1800-2800

1.3

925

240

240

600

26

470

220

500

600

1080

475

170

475

340

20

185

240

305

YWZ13-600/E201

Ed201/6

2500-4500

YWZ13-600/E301

Ed301/6

4000-6500

YWZ13-700/E201

Ed201/6

2500-5600

1.3

980

280

240

700

34

530

270

570

650

1290

550

200

540

380

25

220

300

425

YWZ13-700/E301

Ed301/6

4000-8000

YWZ13-800/E301

Ed301/12

12500

2.0

1230

320

240

800

34

600

310

670

830

1430

600

240

620

420

34

240

310

545


注:①若安装尺寸为括号内时,订货时需特别指出。②具体型号,结构外形尺寸保留更改的权利。
