产品详情：

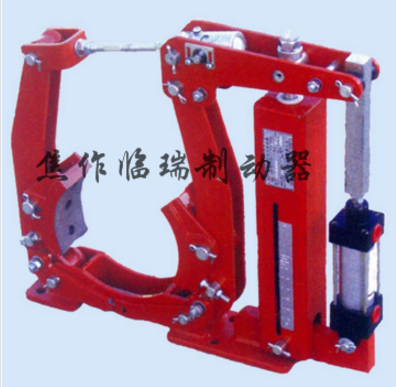

YW系列气动鼓式制动器
概述：YW 系列气动鼓式制动器主要用于起重、运输、冶金、矿山、港口、建筑等机械中各种机构的制动;其安装尺寸符合DIN15435和JB/T7021-2006标准，技术要求符合JB/T6406-2006标 准。
使用条件：
环境温度: -20℃ -50℃ 。
周围工作环境中不得有易燃、易爆及腐蚀性气体，否则应采用防腐型产品。
空气相对湿度不大于90% 。
工作气压：
0.5-0.7MPa
产品详情

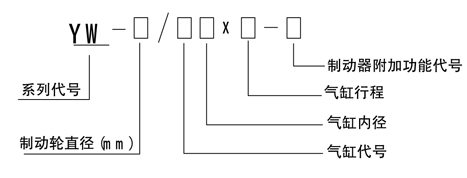

型号意义
制动器附加功能表
附加功能代号 | 附加功能 |
M | 衬垫磨损自动补偿装置 |
K1 | 开闸（上升）显示行程开关 |
K 2 | 闭闸(下降)显示行程开关 |
K 3 | 衬垫磨损极限显示行程开关 |
S1 | 左式手动装置 |
S 2 | 右式手动装置 |

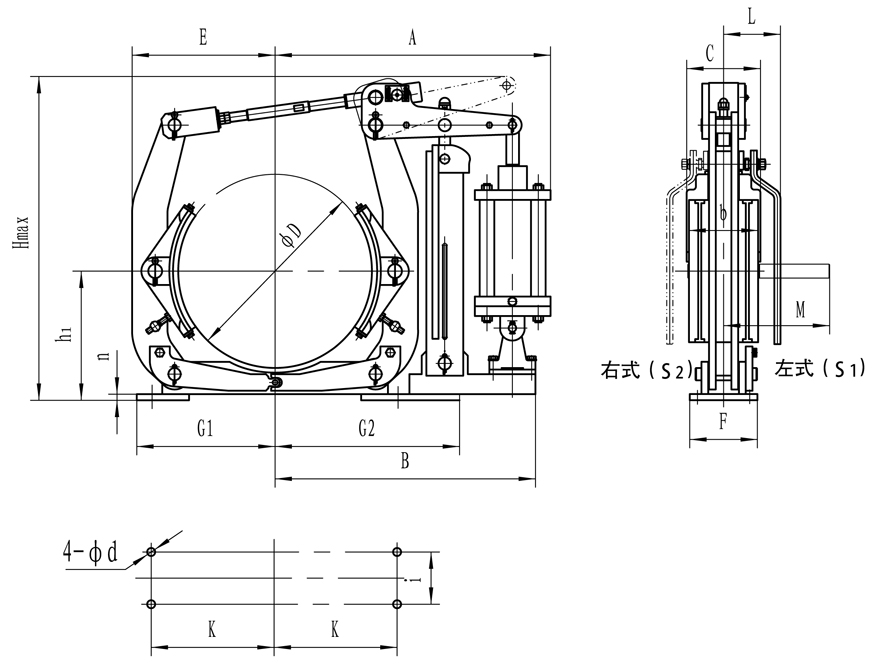

技术参数及外形尺寸表
单位：（mm)
型号 | 制动力矩 (Nm) | 退距 (mm) | B | A | b | C | D | d | E | F | G1 | G2 | Hmax | h1 | i | K | M | n | L | 重量 (kg) | 进气口 尺寸 | |
制动器 | 匹配气缸 | |||||||||||||||||||||
YW-160/032x60 | QGA32x60MP2JY | 80-160 | 1.0 | 324 | 332 | 65 | 47 | 160 | 14 | 145 | 85 | 145 | 195 | 440 | 132 | 55 | 130 | 105 | 8 | 145 | 24 | M10x1 |
YW-200/Q32X60 | QGA32x60MP2JY | 100-335 | 401 | 372 | 70 | 47 | 200 | 14 | 175 | 90 | 165 | 255 | 500 | 160 | 55 | 145 | 118 | 10 | 150 | 26.5 | ||
YW-250/Q32X60 | QGA32x60MP2JY | 125-350 | 1.0 | 473 | 437 | 90 | 47 | 250 | 18 | 205 | 110 | 200 | 290 | 585 | 190 | 65 | 180 | 149 | 12 | 180 | 36 | M10x1 |
YW-250/Q40X60 | QGA40x60MP2JY | 300-550 | 440 | 54 | M14x1.5 | |||||||||||||||||
YW-315/032x60 | QGA32x60MP2JY | 150-450 | 1.25 | 528 | 492 | 110 | 47 | 315 | 18 | 255 | 115 | 245 | 330 | 585 | 230 | 80 | 220 | 174 | 17 | 170 | 55.5 | M10x1 |
YW-315/040x60 | QGA40x60MP2JY | 315-710 | 495 | 54 | 56 | M14x1.5 | ||||||||||||||||
YW-315/050x60 | QGA50x60MP2JY | 630-1250 | 501 | 66 | 59.5 | |||||||||||||||||
YW-400/Q32X60 | QGA32x60MP2JY | 200-470 | 1.25 | 615 | 575 | 140 | 47 | 400 | 22 | 310 | 160 | 310 | 420 | 715 | 280 | 100 | 270 | 211 | 14 | 170 | 117 | M10x1 |
YW-400/Q40X60 | QGA40x60MP2JY | 400-800 | 577 | 54 | 118 | M14x1.5 | ||||||||||||||||
YW-400/Q50X60 | QGA50x60MP2JY | 630-1250 | 585 | 66 | 775 | 119 | ||||||||||||||||
YW-400/Q63X60 | QGA63x60MP2JY | 1000-2240 | 588 | 76 | 121 | M18x1.5 | ||||||||||||||||
YW-500/Q50X60 | QGA50x60MP2JY | 800-1600 | 1.25 | 724 | 682 | 180 | 66 | 500 | 22 | 390 | 180 | 365 | 535 | 815 | 340 | 130 | 325 | 270 | 21 | 180 | 155 | M14x1.5 |
YW-500/Q63X60 | QGA63x60MP2JY | 1250-2500 | 687 | 76 | 835 | 170 | M18x1.5 | |||||||||||||||
YW-500/Q80X60 | QGA80x60MP2JY | 2000-4000 | 697 | 96 | 845 | 174 | ||||||||||||||||
YW-630/Q63X60 | QGA63x60MP2JY | 1600-3150 | 1.6 | 847 | 810 | 225 | 76 | 630 | 26 | 470 | 220 | 450 | 600 | 1035 | 420 | 170 | 400 | 330 | 20 | 185 | 276 | M18x1.5 |
YW-630/Q80X60 | QGA80x60MP2JY | 2500-5000 | 820 | 96 | 280 | |||||||||||||||||
YW-630/Q100x60 | QGA100x60MP2JY | 3550-7100 | 830 | 115 | 287 | M22x1.5 | ||||||||||||||||
YW-710/063x60 | QGA63x60MP2JY | 1000-3250 | 1.6 | 905 | 870 | 255 | 76 | 710 | 27 | 520 | 240 | 500 | 650 | 1135 | 470 | 190 | 450 | 372 | 25 | 220 | 401 | M18x1.5 |
YW-710/080x60 | QGA80x60MP2JY | 2500-5600 | 880 | 96 | 406 | |||||||||||||||||
YW-710/0100x60 | QGA100x60MP2JY | 4000-8000 | 890 | 115 | 517 | M22x1.5 | ||||||||||||||||
注：具体型号，结构外形尺寸保留更改的权利。
