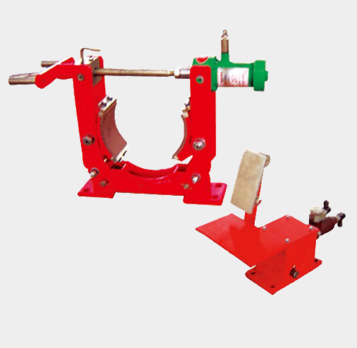

概述: TYWZ2 系列脚踏液压鼓式制动器主要用于中、小型起重机大车运行的平稳减速制动,是一种常开式制动器,为操作人员提供了一种平稳放慢和减速制动的方法。
符合标准:制动器安装尺寸和制动力矩参数符合JB/ZQ4388-1997标准。
使用条件:
环境温度: -20℃-50℃;技术热线:0391-7548530
周围工作环境中不得有易燃、易爆及腐蚀性气体,否则应采用防腐型产品,空气相对湿度不大于90%。
产品特点:常开立式安装;制动平稳、定位准确;无需电源。

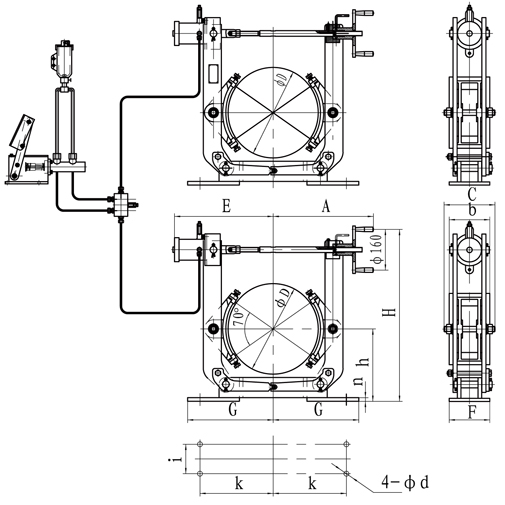

单位:(mm)
型号 | 制动力矩 (N.m) | D | h | K | i | d | n | b | C | G | F | E | A | H | 重量 (kg) |
TYWZ2-200 | 0-200 | 200 | 170 | 175 | 60 | 17 | 10 | 90 | 135 | 195 | 100 | 300 | 320 | 440 | 42 |
TYWZ2-300 | 0-400 | 300 | 240 | 250 | 80 | 22 | 12 | 140 | 160 | 275 | 130 | 360 | 380 | 610 | 56 |
TYWZ2-315 | 0-400 | 315 | 240 | 250 | 80 | 22 | 12 | 125 | 186 | 275 | 130 | 375 | 390 | 610 | 60 |
TYWZ2-400 | 0-800 | 400 | 320 | 325 | 130 | 22 | 14 | 180 | 210 | 380 | 180 | 445 | 445 | 780 | 84 |
注:具体型号,结构外形尺寸保留更改的权利。
