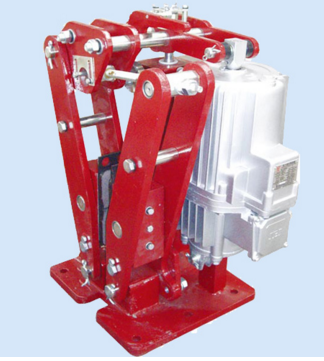

YPZ2、IV、V、VI电力液压臂盘式制动器

产品详情:

YPZ2 Ⅳ、V、Ⅵ符合德国DIN15435 标准和JB/T7020-2006标准。

主要特点:YPZ2 Ⅰ、Ⅱ、Ⅲ退距均等装置,在使用过程中可始终保持两侧瓦块退距均等; YPZ2 Ⅳ、V、Ⅵ联锁退距均等装置,在使用过程中可始终保持两侧瓦块退距均等,完全避免因退距不均使一侧制动衬垫浮贴制动盘的现象,并设有瓦块自动随位装置。主要摆动绞点均安装有自润滑轴承,传动效率高寿命长,在使用过程中无需润滑; 制动弹簧布置在方形弹簧管内;并在一侧设有制动力矩标尺,制动力矩直接显示调整方便直观; 无石棉制动衬垫为插装方式,更换方便快捷。 制动衬垫磨损自动补偿装置,可使瓦块退距和制动器力矩在使用过程中保持恒定; 可通过增设附加装置实现某些附加功能; 手动释放装置; 释放和闭合限位开关,可实现制动器是否正常释放或闭合信号显示; 制动衬垫磨损极限限位开关,可实现制动衬垫磨损到极限时的制动信号显示; 采用延时阀的Ed 系列推动器,可实现制动器的延时闭合,制动平稳。

使用条件:环境温度: -20 ℃-50℃ 。 周围工作环境中不得有易燃、易爆及腐蚀性气体,空气相对湿度不大于90% 一般用于三相交流电源: 380V 、50HZ o (根据需要也可生产60Hz或不同的电庄、请注意推动器铭牌,请订货时事先说明) 。 使用地点的海拔高度符合GB755-2000。当低于-20 ℃时,推动器工作油改用YH-10航空液压油或按要求带加热器,详情参考Ed推动器样本。 户外雨雪浸蚀或有腐蚀性气体和介质应采用防腐型产品。

产品详情

例如:如盘径为630mm,中心高370mm,带磨损自动补偿装置,开闸显示行程开关,手动装置,右式,推动器Ed201/6,带下降阀,其订货标记为:YPZ2-630Ⅲ/E201S-MK1S.

制动器附加功能表

附加功能代号

附加功能

M

衬垫磨损自动补偿装置

K1

开闸(上升)显示行程开关

K 2

闭闸(下降)显示行程开关

K 3

衬垫磨损极限显示行程开关

S

手动装置

技术参数及外形尺寸表

YPZ2IV型制动器技术参数及外形尺寸表 单位:(mm)

推动器型号

H1max

H2

H3

H4

b2

4-(Φ)d

f

g

h1

i1

i2

k2

A1

A2

n1

n2

p1

p2

V

q

n

C2

C1

X

t

Ed23/5

612

400

340

500

56

14

230

270

160

80

150

100

208

198

52

40

133

130

200

14

15

60

215

80

20

Ed30/5

197

与制动器有关的尺寸

技术参数

制动器直径D1

b1

D2

D3

E

K1

S

配套推动器

制动盘直径D1

整机重量(kg)

250

20

200

110

98

61

0.9

±0.2

型号

输入功率(w)

额定电流(A)

250 | 280 | 315 | 355 | 400 | 450 | 500

最大制动力矩(Nm)

280

20

230

140

113

76

Ed23/5

165

0.52

200

230

260

300

345

395

445

71

315

20

260

170

130

93

Ed30/5

200

0.46

280

310

355

410

470

540

610

75

355

20

300

210

150

113


400

20

345

255

173

135


450

20

395

305

197

160


500

20

445

355

222

185




























YPZ2V型制动器技术参数及外形尺寸表 单位:(mm)

推动器型号

H1max

H2

H3

H4

b2

6-Φd

f

g

h1

i1

i2

k2

A1

A2

n1

n2

p1

P2

V

q

n

C2

C1

X

t

Ed50/6

1100

537

474

645

75

18

330

360

230

145

145

130

275

228

90

110

165

177

254

25

18

80

260

95

35

Ed80/6

与制动器有关的尺寸

技术参数

制动器直径D1

b1

D2

D3

E

K1

S

配套推动器

制动盘直径D1

整机重量(kg)

355

30

275

155

137.5

72.5

0.9

±0.2

型号

输入功率(w)

额定电流(A)

355 | 400 | 450 | 500 | 560 | 630

最大制动力矩(Nm)

400

30

320

200

160

95

Ed50/6

210

0.48

935

1085

1255

1425

1630

1870

97

450

30

370

250

185

120

Ed80/6

330

1.42


1600

1850

2100

2400

2750

104

500

30

420

300

210

145


560

30

480

360

240

175


630

30

550

430

275

210



YPZ2VI型制动器技术参数及外形尺寸表 单位:(mm)

推动器型号

H1max

H2

H3

H4

b2

6-Φd

f

g

h1

i1

i2

k2

A1

A2

n1

n2

P1

p2

V

q

n

C2

C1

X

V

Ed121/6

1500

699

636

835

108

27

390

430

280

180

180

160

285

265

102

140

210

195

260

22

20

108

330

120

35

Ed201/6

Ed301/6

与制动器有关的尺寸

技术参数

制动器直径D1

b1

D2

D3

E

K1

S

配套推动器

制动盘直径D1

整机重量 (kg)

450

30

350

170

175

95

0.9

±0.2

型号

输入功率 (W)

额定电流 (A)

450

500

560

630

710

800

900

1000

1100


500

30

400

240

200

120

最大制动力矩(Nm)


560

30

460

300

230

150


630

30

530

370

265

185

Ed121/6

330

1.44

2700

3100

3550

4100

4700

5400




220

710

30

610

450

305

225

800

30

700

540

350

270

Ed201/6

450

1.45

4300

5000

5750

6600

7600

8800




220

900

30

800

640

400

320

1000

30

900

740

450

370

Ed301/6

550

1.46




9700

11200
