JZ系列节能电磁铁鼓式制动器

产品详情:

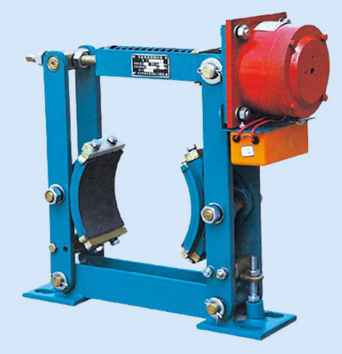

JZ系列节能电磁铁鼓式制动器

制动器安装尺寸和制动力矩参数符合: JB/ZQ4388-1997标准,技术要求符合JB/T7685-2006标准。

主要特点:使用安全可靠;动作频率高,节能;绿色环保,无石棉衬垫。

使用条件:
环境温度: -25℃ -40℃
交流380V/50Hz电源。
使用地点的海拔高度不超过2000m 。
使用地点空气相对湿度不大于90% 。
制动器周围不得有易燃易炸及足以腐蚀金属和破坏绝缘的气体和导电尘埃。
户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。

产品详情

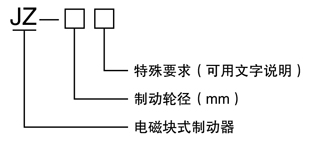

型号意义

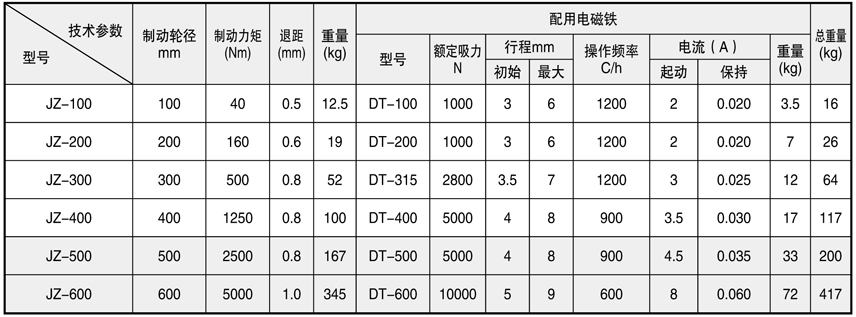

技术参数

单位:(mm)



注:配用电磁铁变更不另行通知,大规格电磁铁配用电控盒较大,须另外放置。

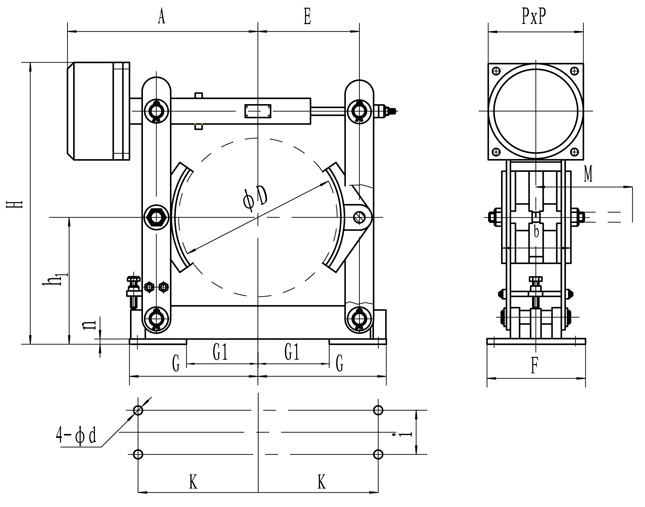

外形尺寸表

单位:(mm)

型号

A

b

D

d

E

F

G

H

h1

i

K

M

P

n

G1

JZ-100

230

70

100

13

165

75

125

300

100

40

110

145

132

6

45

JZ-200

290

80

200

17

215

100

208

435

170

60

175

190

126

132

8

108

JZ-300

385

140

300

22

295

130

290

600

240

80

250

270

160

167

10

140

JZ-400

505

180

400

22

350

180

350

782

320

130

325

210

243

12

190

JZ-500

577

200

500

22

490

200

405

950

400

150

380

250

243

16

225

JZ-600

675

240

600

26

560

220

500

1160

475

170

475

305

271

18

250

注:具体型号、结构外形尺寸保留更改的权利。
