YWZ9系列电力液压鼓式制动器

产品详情：

YWZ9系列电力液压鼓式制动器

制动器安装尺寸和制动力矩参数：GB6333-86标准，技术要求符合JB/T6406-2006标准。

使用条件：
环境温度: -20℃-50℃;
周围工作环境中不得有易燃、易爆及腐蚀性气体，否则应采用防腐型产品；
空气相对湿度不大于90%;
使用地点的海拔高度符合GB755-2000。

产品详情

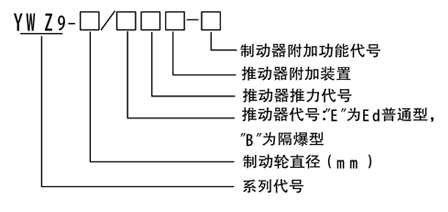

型号意义

制动器附加功能表

附加功能代号

附加功能

M

衬垫磨损自动补偿装置

K1

开闸（上升）显示行程开关

K 2

闭闸(下降)显示行程开关

K 3

衬垫磨损极限显示行程开关

S1

左式手动装置

S 2

右式手动装置

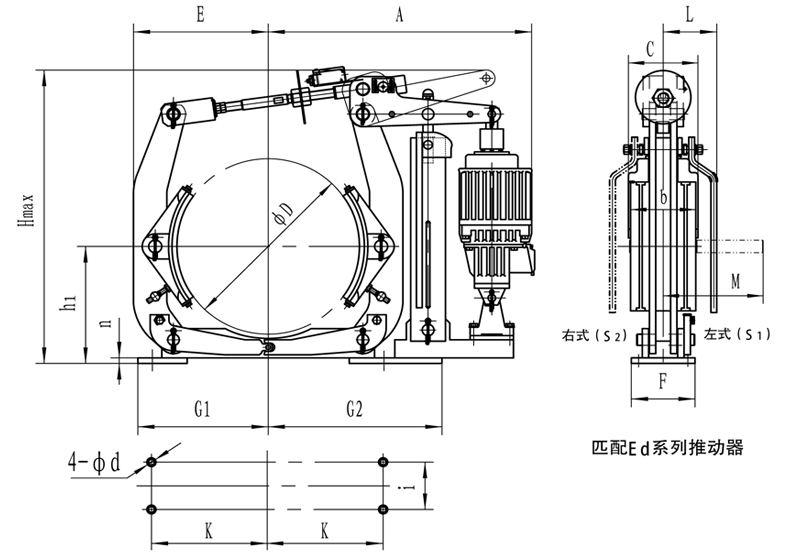

技术参数及外形尺寸表

（注：匹配Ed推动器）单位：（mm)

型号

制动轮直径 D

制动力矩 (Nm)

退距

A

b

C

d

E

F

G1

G2

Hmcx

hi

i

k

M

n

L


重量

(kg)

制动器

匹配推动器

YWZ9-160/E23

Ed23/5

160

80-160

1.0

430

65

160

14

145

85

145

195

435

132

55

130

120

8

145


32.5

YWZ9-200/E23

Ed23/5

200

112-200

1.0

470

80

160

14

175

90

165

265

500

160

55

145

140

10

150


35

YWZ9-200/E30

Ed30/5

140-315

38

YWZ9-250/E23

Ed23/5

250

140-250

1.0

535

100

160

18

205

110

200

290

570

190

65

180

160

12

180


42

YWZ9-250/E30

Ed30/5

180-315

45

YWZ9-250/E50

Ed50/6

315-500

575

190

50

YWZ9-300/E23

Ed23/5

300

180-280

1.25

590

125

160

18

255

115

245

330

585

225

80

220

180

12

170


70

YWZ9-300/E30

Ed30/5

250-400

70

YWZ9-300/E50

Ed50/6

400-630

630

190

75

YWZ9-300/E80

Ed80/6

630-1000

80

YWZ9-315/E23

Ed23/5

315

180-280

125

590

125

160

18

255

115

245

330

585

225

80

220

180

12

170


70

YWZ9-315/E30

Ed30/5

250-400

70

YWZ9-315/E50

Ed50/6

400-630

630

190

75

YWZ9-315/E80

Ed80/6

630-1000

80

YWZ9-500/E50

Ed50/6

500

450-1000

1.25

810

200

190

22

385

180

365

535

810

335

130

325

280

16

180


175

YWZ9-500/E80

Ed80/6

800-1600

YWZ9-500/E121

Ed121/6

1120-2500

800

240

845

190

YWZ9-500/E201

Ed201/6

2000-4000

YWZ9-600/E121

Ed121/6

600

1800-2800

1.6

925

240

240

26

470

220

450

600

1035

425

170

400

340

25

185


300

YWZ9-600/E201

Ed201/6

2500-4500

YWZ9-600/E301

Ed301/6

4000-6500

305

YWZ9-630/E121

Ed121/6

630

1800-3150

1.6

925

250

240

26

470

220

450

600

1035

425

170

400

340

25

185


310

YWZ9-630/E201

Ed201/6

2500-5000

YWZ9-630/E301

Ed301/6

4000-7100

315

YWZ9-700/E201

Ed201/6

700

2500-5600

1.6

980

280

240

27

525

240

500

650

1140

475

190

450

360

30

220


420

YWZ9-700/E301

Ed301/6

4000-8000

425

YWZ9-710/E201

Ed201/6

710

2500-5600

1.6

980

280

240

27

525

240

500

650

1140

475

190

450

360

30

220


420

YWZ9-710/E301

Ed301/6

4000-8000

425

YWZ9-800/E301/12

Ed301/12

800

10500-12500

2.0

1230

320

240

27

595

280

570

830

1355

530

210

520

440

30

240


545


注：①具体型号，结构外形尺寸保留更改的权利。
②根据用户需要可生产各种常开制动器，防爆产品及非标产品。
③根据用户需要可生产匹配YT1推动器。（注：外形尺寸有变化）

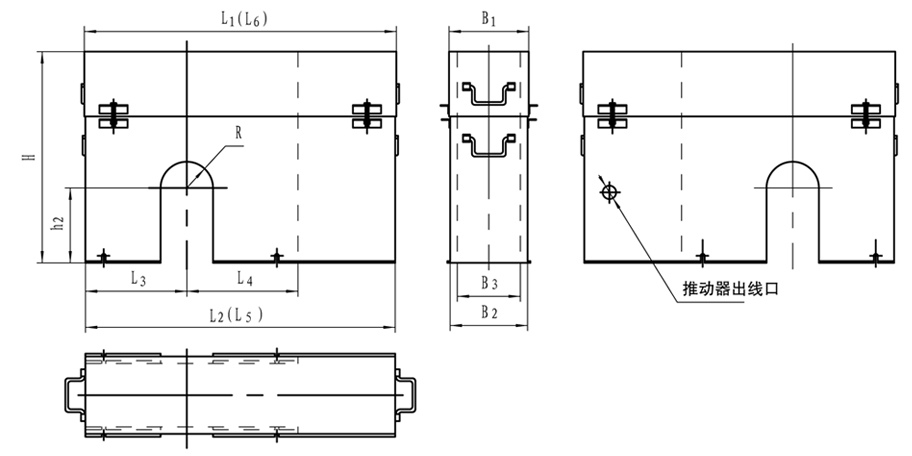

YWZ9系列电力液压鼓式制动器防护罩

注: Φ160- Φ315防护罩为整体结构、Φ400- Φ800防护罩为上下分体结构。 图示B3 、L4 为T 形防护罩尺寸， T 形防护罩为整体结构。 若匹配Ed 隔爆型推动器时，见图示L5 、L6 尺寸，出线管口将伸出防护罩的外面 若制动器加装附加功能，防护罩外形尺寸有所变化。

型号意义

制动器附加功能表

附加功能代号

附加功能

M

衬垫磨损自动补偿装置

K1

开闸（上升）显示行程开关

K 2

闭闸(下降)显示行程开关

K 3

衬垫磨损极限显示行程开关

S1

左式手动装置

S 2

右式手动装置

防护罩尺寸表

单位：（mm)

型号

制动轮直径D

R

H

h2

L1

L2

L3

L4

B1

B2

B3

L5

L6

重量(kg)

制动器

匹配推动器

YWZ9-F160/E23

Ed23/5

160

50

457

124

615

165

218

190

95



10

YWZ9-F200/E23

Ed23/5

200

53

520

150

685

195

258

190

110



13

YWZ9-F200/E30

Ed30/5

753

YWZ9-F250/E23

Ed23/5

250

63

590

178

780

225

323

190

130


16

YWZ9-F250/E30

Ed30/5

848

YWZ9-F250/E50

Ed50/6

815

308

220

870

17

YWZ9-F300/E23

Ed23/5

300

83

605

213

885

275
